引言

南皇電子專注于整合中國優質電子Avago代理商現貨資源是國內領先的安華高芯片供應商，提供合理的行業價格、戰略備貨、快速交付控制，輕松滿足您的需求Avago芯片采購需求.（http://www.clhwc.cn/）

加油機是一種液體體積測量系統，為機動車輛添加燃油。它可以有IC卡式加油、油氣回收等功能。用于國內石油貿易結算的加油機應具有稅務控制功能和防欺詐功能。目前的計劃是使用光電編碼器和監控微處理器相互配合。每次加油時，微處理器比較編碼器密文發送的油數據和計量器發送的油數據，看看是否超過允許的精度范圍。如果超過安華高中國在誤差范圍內，記錄相關信息并顯示微處理器將禁止加油機加油。但是，根據加油機系統的安全要求，需要設計防爆、防作弊、全密封的編碼器裝置，可以在惡劣的油氣環境中工作，使得光電編碼器的應用有一定的局限性。

Avago AEAT-6600-T磁性編碼器的分辨率高達16位，可在360度全周范圍內進行精確角度測量。將磁性技術應用于運動控制和遙感活動，可實現無機械磨損的非接觸式操作。該編碼器是集成霍爾元件、模擬前端和數字信號處理功能于一體的系統級芯片。編碼器具有可定制編碼器設置的內置可編程能力，為客戶大大節省了編碼器庫存。AEAT-6600-T16能在惡劣的油氣環境中工作，滿足加油機防爆、防作弊、全密封的設計要求。本文就AEAT-6600-T簡單介紹16。

一、AEAT-6600-T16磁性編碼器

1.特性介紹

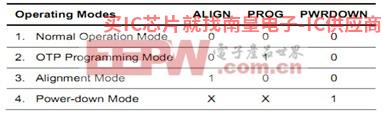

AEAT-6600-T16配備絕對編碼器功能和增量編碼器功能。絕對編碼器功能可從10、12、14和16中選擇bit用戶可以使用四種分辨率，包括右轉/左轉等條件OTP（one time programmable）設置功能。增量編碼器功能可用OTP功能設置8個分辨率和4個原點信號寬度�？赏ㄟ^設置ALIGN、PROG、PWRDOWN如下圖所示，三個管腳的不同組合設置了四種工作模式。

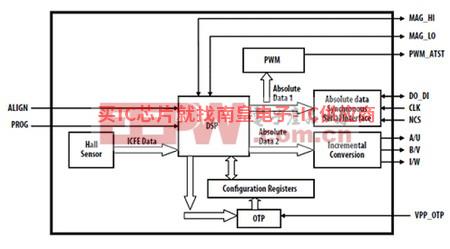

AEAT-6600-T16集成了霍爾元件、模擬前端和數字信號處理功能，包括絕對編碼器和增量編碼器，結構框圖如下。

2.輸出信號

編程設置不同的工作模式后，AEAT-6600-T可輸出以下四種脈沖信號：

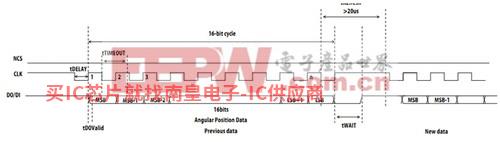

2.1.SSI信號輸出

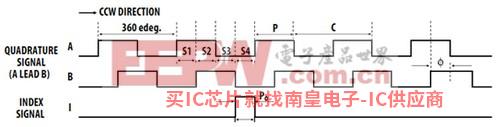

2.2 ABI信號輸出

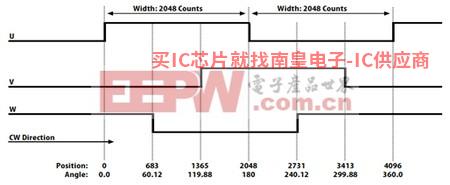

2.3. UVW信號輸出

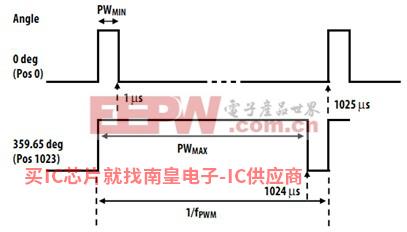

2.4. PWM信號輸出

3. AEAT-6600-T16應用外圍原理圖

二、AEAT-6600-T16在加油機系統中的應用

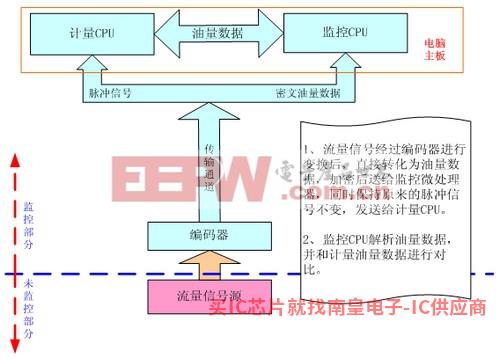

AEAT-6600-T16磁性編碼器可以在系統中實現位置信號A、B、I三個通道輸出，流量信號經過編碼器進行轉換后，直接轉化為油量數據，加密后發送到監控MCU及計量MCU數據處理。

AEAT-6600-T16霍爾效應磁性編碼器可應用于惡劣的油氣環境，滿足加油機防爆、防作弊、全密封的設計要求。該編碼器可以實現高精度、高速信號檢測，具有內置的可編程能力，大大節省了編碼器庫存，降低了設計尺寸和設計難度�？蔀榉墙佑|式旋轉位置檢測、機器人技術、電機反饋、閥門控制、醫療應用等嚴格的工業應用運行環境提供高級定位信息。
